High voltage and High current precision DC Calibrator(2560A)
- 제조사
- YOKOGAWA
- 제품명
- High voltage and High current precision DC Calibrator(2560A)
- 제품번호
- 2560A
| 높은 정확도 |
| DC 전압 : ±50ppm DC 전류 : ±70ppm (단, 1V와 1mA 레인지에서, 180일 동안, 10ppm=0.001%) |
| 높은 안정성 |
| DC 전압 : ±10ppm/h DC 전류 : ±20ppm/h (단, 1V와 1mA 레인지에서) |
| 높은 분해능 |
| 5.5 digits, ±120000 count display 6.5 digits, ±1200000 count display* (*: 고분해능 모드 사용 시) |
| 넓은 출력 레인지 |
| DC 전압 : -1224.00V to +1224.00V DC 전류 : -12.2400A to +36.720A 5 가지 전압 레인지 (100mV, 1V, 10V, 100V, 1000V) 7가지 전류 레인지 (100μA, 1mA, 10mA, 100mA, 1A, 10A, 30A) 최대 출력은 ±122.4% 레인지 입니다. 장비의 1200V레인지까지 교정할 수 있습니다. |
| 더 높은 전류 출력 |
36.72A 보다 더 높은 전류를 발생하기 위해서는, 2대의 2560A 장비를 병렬로 연결하여 73.44A 출력을 발생할 수 있습니다.  |
| 검교정과 아날로그 미터 검사 |
| 분배와 출력편차를 사용하여... 2개나 더 많은 포인트 검교정은 빠르고 간단합니다. 하부 분배기 제어가 필요한 교정 포인트 수를 미리 선택하고 나서 다음 교정 포인트 출력을 단계적으로 상부 컨트롤을 사용합니다. 편차 설정은 직접 표시 될 각 교정 포인트의 출력 값과 오류가 있게 마련입니다.
|
| 출력 분배기 및 편차 사전 설정을 사용하여... |
| 미리 설정한 제어 편차는 출력 값을 이동하는데 사용 될 수 있습니다. (교정 포인트들 사이에서 2% 또는 5% 단계) 이말은 더 수치가 낮거나 높거나 아니면 초과하는 것 없이 목표교정점에 미세하게 접근할 수 있다는 것을 의미합니다. 이 기능은 특히 기동부의 마찰이 고려될 때, 유용하게 사용될 수 있습니다. 두번에 걸쳐 교정된 경우에는, 한번은 더 낮은 값으로부터 또한번은 더 높은 값으로 부터 그리고 마지막 교정 결과는 두개의 평균 값을 사용합니다.
|
| Sweep을 사용하여... |
| 높은 재현성으로 계기의 시험을 제공합니다. 스윕을 중단하고 임의의 점 근처에서 편차 설정을 조작하면 수동으로 조정할 수 있습니다.
|
| 검교정과 검사 멀티미터 |

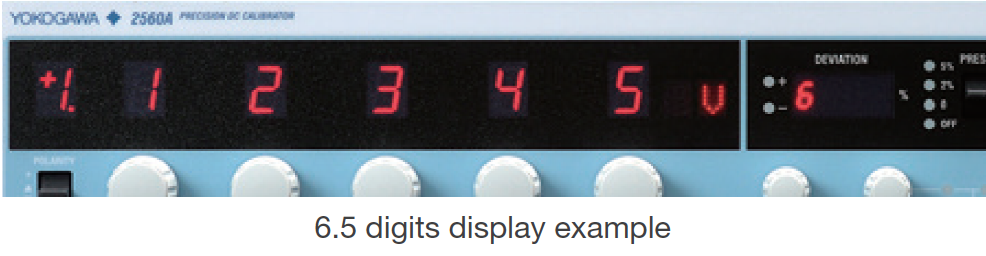

| 최대 6.5 자리 고분해능 모드를 사용하면 디지털 멀티 미터와 표준 저항의 교정 · 검사를 할 수 있습니다. ※ 고분해능 모드에서는 스윕 출력 분할 편차 기능을 사용할 수 없습니다.  |
| 검교정과 온도 컨트롤러 검사 |
10가지 종류의 열전대와 Pt100에 대응 열전대와 측온 저항체를 이용한 온도 조절계 및 데이터 로거, 온도 값 또는 저항 값에서 교정 · 검사 할 수 있습니다. 열전대는 IEC에서 규정되어있는 10가지 종류의 타입에 대응하고 있습니다. 온도 값을 설정하여 대응하는 열전대 전력을 출력하는 온도 조절계 등을 교정 할 수 있습니다. 고정밀 출력은 기존 모델 2560A는 교정이 어려웠던 고정밀 온도 측정기도 커버합니다. 측온 저항체는 일반적으로 널리 사용되는 Pt100에 대응합니다. 온도 값을 설정하면 해당 저항 값이 출력되고, 온도 값에 의한 교정 수 있습니다. 온도 값뿐만 아니라 저항 값으로 설정 수도 있으므로, 저항 값에 의한 교정도 할 수 있습니다.

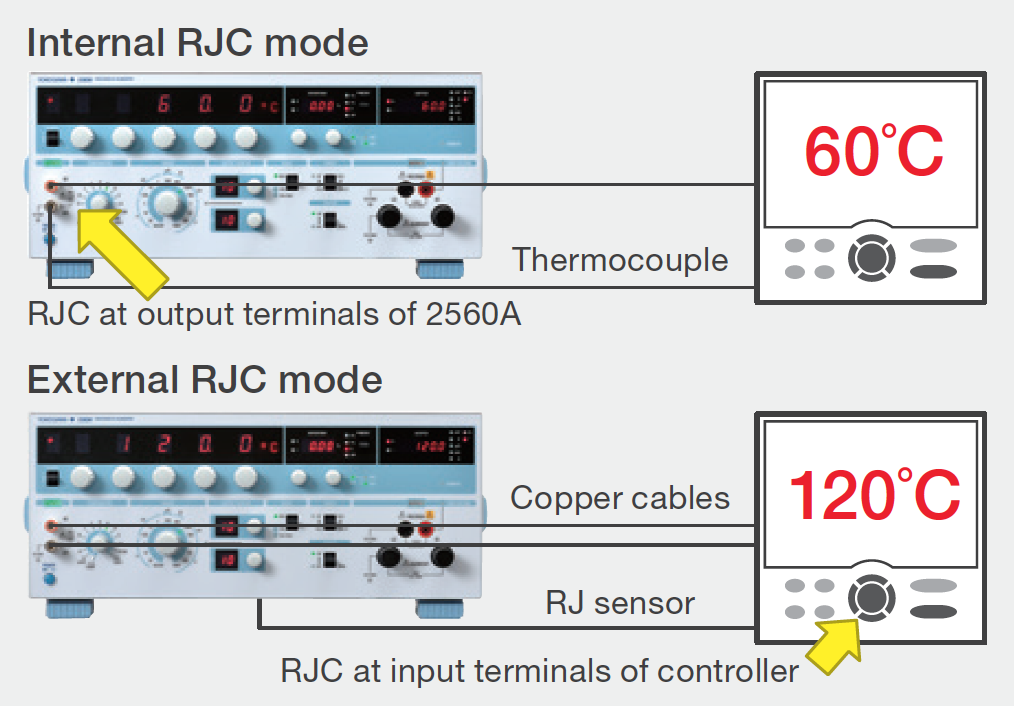

2560A의 출력 단자를 기준 접점으로하는 내부 RJC 모드를 탑재하고 있습니다. 외부의 기준 접점없이 열전대 교정 대상에 연결할 수 있도록 다양한 측정 단자에 대응할 수 있습니다.
|
