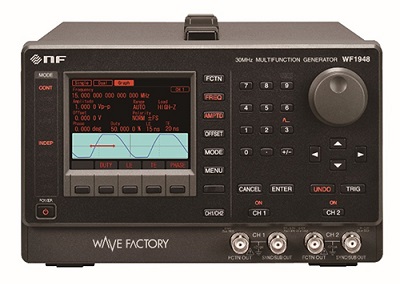

WF Series
- 제조사
- NF
- 제품명
- WF Series
- 제품번호
- WF1967/WF1968
특징
[최고 200MHz, 고확도‧고분해능]
정현파 출력은 0.01µHz ~ 최고 200MHz, 방형파 및 펄스파 출력은 0.01µHz ~ 70MHz의 폭넓은 주파수 범위를 가지고 있습니다. 주파수 확도는 ±(3ppm + 6pHz)로 0.01µHz(50MHz 미만)의 고분해능 설정이 가능합니다.
[진폭 설정 최대 20Vp-p/무부하]
최대 출력 전압은 110MHz 이하에서 20Vp-p, 최소 설정 분해능은 0.1mVp-p이며 0Vp-p설정도 가능합니다. 오토 레인지 기능으로 전출력 전압 범위에서 항상 최적의 출력 전압 렝ㄴ지를 선택하며 설정 레벨에 따른 진폭 설정 확도의 저하를 경감하고 항상 높은 진폭 설정 확도를 얻을 수 있습니다.
[다채로운 발진 모드]
발진모드는 연속, 스윕(주파수,위상,진폭,DC 옵셋,듀티), 버스트(오토 버스트, 트리거 버스트, 게이트, 트리거 게이트), 시퀀스,내부 변조/외부 변조(FM,FSK,PM,PSK,AM,DC 옵셋 변조, PWM)를 갖추고 있습니다. 각 모드에서 다양한 설정이 가능하므로 각종 시험의 신호를 출력하거나 복잡한 시험의 효율화를 지원합니다.
[2채널 연동(WF1968)]
2채널의 독립 설정 외에 2상, 주파수차 일정 등을 설정할 수 있습니다. 2채널을 연동한 채 각종 스윕을 실행할 수도 있습니다. 출력은 각 채널이본체로부터 절연되어 있습니다.
[외부 가산 입력]
외부의 신호와 내부에서 생성하는 파형을 가산하여 출력할 수 있습니다. 입력 주파수는 DC에서 100MHz입니다.
[저지터]
DETAILS 자료
※ WF1968 다양한 파형 생성기능
사양
[파형,발진 모드]
| 출력 파형 | 표준 파형(사인파, 방형파, 펄스파, 램프파, 파라미터 가변 파형, 노이즈(가우스 분포), DC), 임의 파형 |
|---|---|
| 발진 모드 | 연속, 변조, 스위프, 버스트, 시퀀스 버스트 발진시 변조, 스위프 발진시 외부변조 |
[주파수 위상]
| 발진모드/기능 | 연속, 변조, 스위프 (연속, 단발) | 스위프(게이트 단발), 버스트, 시퀀스 |
|---|---|---|
| 파형 | ||
| 사인파 | 0.01µHz ~ 200MHz | 0.01µHz ~ 100MHz |
| 방형파 | 0.01µHz ~ 70MHz | |
| 펄스파 | 0.01µHz ~ 70MHz(시퀀스에서는 사용 불가) | |
| 램프파 | 0.01µHz ~ 20MHz | |
| 파라미터 가변 파형 | 0.01µHz ~ 20MHz | |
| 노이즈 | 등가 대역폭: 100M/30M/10M/3M/1M/300k/100kHz 중에서 선택 | |
| DC | 주파수 설정 무효 | |
| 임의 파형 | 0.01µHz ~ 20MHz | |
| 주파수 설정 분해능 | 0.01µHz (< 50MHz), 0.1µHz (50MHz) | |
| 주기에 의한 주파수 설정 | 설정 주기의 역수 주파수에 의한 설정(0.01µHz미만은 사사 오 입) | |
| 출하시 주파수 확도*1 | (설정에 3ppm 6pHz) | |
| 주파수 경년 변화*1 | 1ppm/년 | |
| 메인 출력 | 1800.000°~ 1800.000°(분해능 0.001°) | |
| 서브 출력／부파형 | 180.000°~ 180.000°(분해능 0.001°) | |
출력특성
[진폭]
| 설정 범위 | 0Vp-p~20Vp-p／무부하, 0Vp-p~10Vp-p／50Ω AC + DC ±10V 이하／무부하, ±2V／무부하(110MHz초과) |
|---|---|
| 설정 분해능 | 999.9mVp-p 이하 4자리 또는 0.1mVp-p 1Vp-p 이상 5자리 또는 1mVp-p |
| 확도 | ±(진폭 설정［Vp-p］의 1％ + 2mVp-p)／무부하 (1kHz 사인파, 부하 개방, 진폭 설정 20mVp-p 이상) |
| 설정 단위 | Vp-p, Vpk, Vrms, dBV, dBm |
| 파형 진폭 분해능 | 약 16 비트(8mVp-p 이상／무부하) |
[DC 옵셋]
| 설정 범위 | ±10V／무부하, ±5V／50Ω AC + DC는 ±10V 이하／무부하, ±2V／무부하(110MHz초과) |
|---|---|
| 설정 분해능 | ±499.9mV 이하 4자리 또는 0.1mV ±0.5V 이상 5자리 또는 1mV |
| 확도 | ±(│DC 오프셋 설정［V］의 1％│ 10mV +진폭 설정［Vp-p］의 0.5％)／무부하 (10MHz 이하, 사인파, 진폭 설정, 20℃~30℃) |
[피형 출력(메인 출력)
| 출력 ON/OFF 제어 | ON/OFF 전환 OFF 시는 출력 단자 개방 |
|---|---|
| 출력 임피던스 | 50Ω, 불평형 |
| 신호 접지 | 본체에서 절연, 최대 42Vpk(DC + ACpeak) 각 채널 독립, 채널 간 최대 42Vpk |
[동기/서브 출력
| 출력 신호 | 기준 위상 동기, 내부 변조 동기, 버스트 동기, 스위프 동기, 부파형, 내부 변조 파형, 스위프 X드라이브 및 OFF 전환 |
|---|---|
| 부파형 | 메인 출력에 동기한 아날로그 파형 출력 기준 위상 동기 신호에 대하여 위상 가변, 진폭ᆞ오프셋 조정 가능 선택 가능한 파형: 사인파, 방형파(듀티 50%), 램프파(대칭 50%), 상승 램프파, 하강 램프파, 노이즈, 임의파 |
| 내부 변조 파형 | 내부 변조 발진 시의 변조 파형 기준 위상 동기 신호에 대하여 위상 가변, 변조도와는 독립하여 진폭과 오프셋을 조정 가능 |
| 출력 전압 | 각종 동기 신호 TTL 레벨(Low레벨 0.4V 이하, Hi레벨 2.7V 이상/무부하) 부파형/내부 변조 파형 진폭 설정 범위: 0Vp-p~6Vp-p/개방, 설정 분해능 1ｍVp-p DC 오프셋 설정 범위: ±3V/개방, 설정 분해능 1ｍVp-p 파형 진폭과 DC 오프셋을 합한 피크치는 3V 이하/개방으로 제한 스위프X드라이브 0Vp-p~6Vp-p/무부하 |
| 출력 임피던스 | 50Ω, 불평형 |
크기
[WF1968]
[WF1967]
