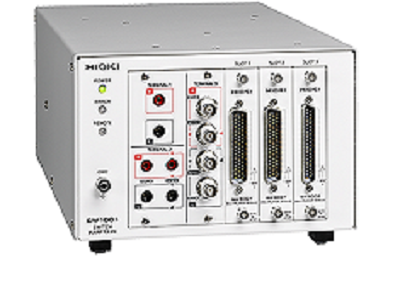

SWITCH MAINFRAME SW1001
- 제조사
- HIOKI
- 제품명
- SWITCH MAINFRAME SW1001
- 제품번호
- SW1001
슬롯 수 | 3슬롯 |
대응 모듈 | 멀티플렉서 모듈 SW9001 (2선식/4선식) 멀티플렉서 모듈 SW9002 (4단자페어) |
연결 가능 측정기 대수 | 최대 2대 2선식 1대 + 4선식 1대, 또는 2선식 1대 + 4단자페어 1대 |
최대 입력 전압 | DC 60 V (DC 60 V 초과하는 배터리팩은 연결 불가), AC 30 Vrms, 42.4 Vpeak, 대지간 최대 정격전압: DC 60 V |
통신 인터페이스 | LAN, USB, RS-232C (호스트용, 측정기용) |
기능 | 채널 전환, 결선방식, 스캔기능, 통신 커맨드 전송, 채널 딜레이, 실드 전환 |
전원 | AC 100 V〜AC 240 V / 30 VA (50/60 Hz) |
치수 및 질량 | 215W × 132H × 420D mm, 3.7 kg |
부속품 | 전원 코드 ×1, 사용설명서 ×1, 사용시 주의사항 ×1, USB 드라이버 CD ×1 |
| SW9001 | SW9002 |
결선 방식 | 2선식 또는 4선식 | 4단자대 (6선식) 또는 2선식 |
체널 수 | 22채널(2선식)/11채널(4선식) | 6채널(4단자대)/6채널(2선식) |
접점 방식 | 전기자 릴레이 | |
채널 전환 시간 | 11 ms (측정 시간 포함하지 않음) | |
최대 허용 전압 | DC 60 V, AC 30 Vrms, 42.4 Vpeak | |
최대 허용 전류 | DC 1 A, AC 1 Arms | DC 1 A, AC 1 Arms (센스), DC 2 A, AC 2 Arms (소스, 리턴) |
최대 허용 전력 | 30 W (저항 부하) | |
대지간 최대 정격 전압 | DC 60 V | |
치수/질량 | 25.5W × 110H × 257D mm, 210 g | 25.5W × 110H × 257D mm, 196 g |
부속품 | 사용설명서 ×1 | |
