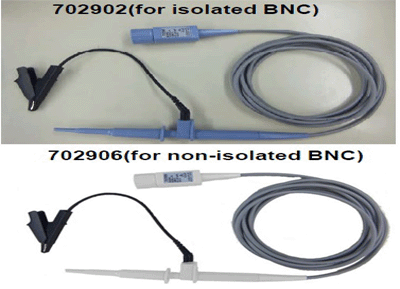

패시브프로브 10:1(702902/702906)
- 제조사
- YOKOGAWA
- 제품명
- 패시브프로브 10:1(702902/702906)
- 제품번호
- 702902 / 702906
|
항목 |
702902 |
702906 |
|
대응기종 |
스코프코더 절연모듈 |
DLM2000 시리즈 DML4000 시리즈 |
|
주파수 대역 |
DC ~ 60MHz (-3dB) |
DC ~ 200MHz (-3dB) |
|
커넥터 형식 |
절연안전 BNC 커넥터 |
프로브 ID Pin 부착된 BNC 커넥터 |
|
저항 / 용량 |
10MΩ±2% / 17.0pF (typical) |
10MΩ±2% / 16.0pF (typical) |
|
최대입력전압 |
±1000V (DC+ACpeak) CATlll 핀치팁 / 세이프티 그라운드 리드 간 ±1000V (DC+ACpeak) CATlll 세이프티 그라운드 / 어스 간 |
±1000V (DC+ACpeak) CATlll 핀치팁 / 어스 간 |
|
사용온도범위 |
-40℃ ~ +85℃ (위상조정측은 제외) | |
|
사용습도범위 |
80% 이하(40℃) 결로가 없을 것 | |
|
프로브길이 |
2.5m | |
|
감쇠비 |
10:1(고정)±2%(5~40℃), ±3%(-40~5℃, 40~85℃) | |
