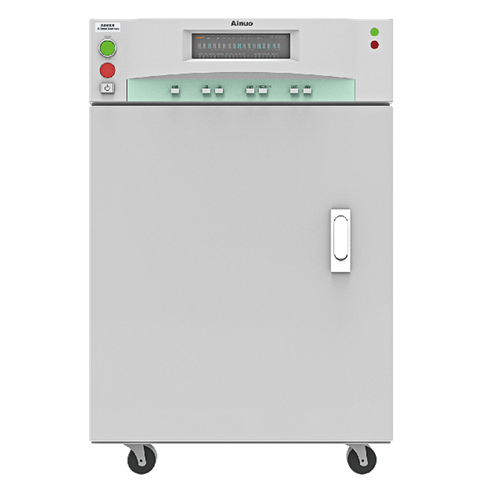

[AINUO] AN77(F) Series, 교류 정전 전류 전원 공급기

제조사: AINOU
제품명: [AINUO] AN77(F) Series, 교류 정전 전류 전원 공급기
제품번호: AN77(F)

제품특징

교류 정전 전류 전원 공급기

◇ 제품 개요

AN77 시리즈 지능형 가변 주파수 전원 공급 장치는 디지털 기술과 IGBT 지능형 출력을 채택하여 순수한 출력 파형을 제공합니다.

이 전원 공급 장치는 일정한 전류의 AC 파형을 출력할 수 있으며, 단락 시험에 사용할 수 있습니다.

낮은 전압 조건에서 일정한 대전류를 출력할 수 있어 공기 차단기, 접촉기, 변압기와 같은 저전압 배전 장치의 테스트와 변압기 및 인덕터 장치의 설계 및 제작에 사용될 수 있습니다.

이 제품은 고전류 시험 조건과 부하 소비로 인한 에너지 낭비가 적은 응용 프로그램에 적합한 이상적인 테스트 장비입니다.

장치 제조업체, 품질 검사 기관, 인증 센터에 이상적인 시험기입니다.

◇ 제품 특징

■ 관련 규정의 시험 요구 사항을 충족하는 저전압 고전류 AC 출력

■ 45~65Hz의 출력 주파수, 다양한 전력망과 장치의 시험 요구 사항에 적합

■ 출력 상태에서 전류와 주파수 조정 가능

■ 측정 항목: 전압, 전류, 주파수, 유효 전력

■ 전원 차단 메모리 및 단축키

■ 키 잠금 및 인체 공학적 디자인으로 잘못된 조작 방지

■ 표준 RS232 포트, 선택적 RS485 포트 또는 원격 제어 포트

■ 모든 전압 및 전류 수준의 전류원 맞춤형 제공

제품사양

AN77(F)			AN77020-30(F)	AN77050-15(F)	AN77100-15(F)	AN77200-15(F)	AN77400-15(F)	AN77600-15(F)	AN771000-15(F)
용량			600 VA	150 VA	1.5 kVA	3 kVA	6 kVA	9 kVA	15 kVA
입력	전압		단상 2선 +PE 전압 단계 220V ± 22V				3상 4선 +PE 라인 전압 380V ± 38V
	주파수		50 Hz ± 2.5 Hz
출력	전류		20 A	50 A	100 A	200 A	400 A	600 A	1,000 A
	전압, 주파수		단상 2선 20 A 출력 0~30.0 V, 그 외 출력 0~15.0 V, 주파수 45.0~65.0 Hz
	설정 정확도	전류	해상도 0.01 A/ 0.1 A, 정확도 0.3 % 측정값 +0.3 % 전체 범위 값
		주파수	해상도 0.1 Hz, 정확도 0.1 %
	시험 정확도	전류	해상도 0.01 A/ 0.1 A, 정확도 0.3 % 측정값 +0.3 % 전체 범위 값
		주파수	해상도 0.1 Hz, 정확도 0.1 %
		전압	해상도 0.01 V, 정확도 0.3 % 측정값 +0.3 % 전체 범위 값
		전원	해상도 1W, 정확도 0.45 % 측정값 +0.45 % 전체 범위 값
	주파수 안정성		≤ 0.1 %
	전압 왜곡		선형 부하 THD ＜ 2 %
	일시적 복구 시간		20 ms
	크레스트 팩터		1.41 ± 0.1
	소스 전압 효과		≤ 0.5 %
	부하 효과		≤ 0.5 %
	보호 출력 모드		과전압 보호, 과부하 보호, 전원장치 과열 보호
기능	화면		VFD
	온라인 조정 기능		온라인 상태에서 출력 전압과 주파수 (45.0 ~ 65.0 Hz) 조정 가능
	메모리		전원 차단 메모리 저장 기능, 마지막 출력 모드와 매개변수 기억 가능
	통신		RS232 (표준), RS485 (옵션)
운영 환경	온도		0~40 ℃
	습도		20~90 %RH
치수 (가로 세로 폭)			483 174 452			483 750 400		483 908 570
무게			30 kg	40 kg	54 kg	62 kg	90 kg	130 kg	240 kg
