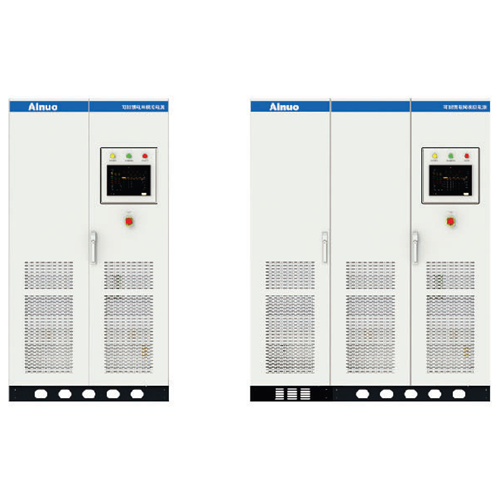

ANBGS(F) Series

ANBGS100T-450(F)

ANBGS150T-450(F)

ANBGS200T-450(F)

ANBGS300T-450(F)

용량

100 kVA

150 kVA

200 kVA

300 kVA

입력

변수

전압

3상 3선 +PE, 상전압 200 V ± 33 V, 라인전압 380 V ± 57V, 주파수 50/60 Hz ±3 Hz

피드백 기능

그리드 대한 에너지 피드백 기능 있음

입력 전원 요소

＞ 0.99 (정격전압 및 50-100% 정격전류 입력)

입력 전류 왜곡

＜ 3 % (정격 조건 하)

교류

출력

출력 모드

3상 기본 모드, 3상 불균형 모드

전압, 주파수

상전압 0.0 ~450.0 V, 주파수 40.00 ~70.00 Hz

정격전류

116 V

200.8 A

301.2 A

401.6 A

602.4 A

설정

정확도

전압

해상도 0.01 V, 정확도 0.1 % ×전체 범위 값

주파수

해상도 0.001 Hz, 정확도 0.01 %

측정

정확도

전압

해상도 0.01 V, 정확도 0.1 % ×전체 범위 값

주파수

 해상도 0.001 Hz, 정확도 0.01 %

전류

해상도 0.1 A/ 1 A, 정확도 0.2 % ×전체 범위 값

전력

해상도 0.1 kW/ 0.01 kW/ 0.001 kW, 정확도 0.3 % ×전체 범위 값

주파수 안정성

≤ 0.01 %

전압 왜곡 등급

선형부하 THD ＜ 1 %

응답 시간

1 ms

3상 상 차이

3상 기준 모드 120º ± 2º

3상 불균형 모드 0.0º ~359.9º, 0.1º씩 조정 가능

상전압 최고 팩터

1.41 ±0.1

소스 전압 효과

≤ 0.02 %

부하 효과

≤ 0.02 %

과부하 능력

105 % ＜출력 ≤110 % : 600분 내에 정지

110 % ＜출력 ≤150 % : 60초 내에 정지

150 % ＜출력 ≤200 % : 2초 내에 정지

200 % ＜출력 : 즉시 정지

보호 모드

IGBT 과열, IGBT 과전류, 변압기 과열,

입력 저전압, 입력 과전압, 버스 충전 방지

출력 저전압/과전압, 출력 과전류, 출력 과부하, 출력 상 부족, 출력 단락

기능

화면 모드

10.1인치 컬러 터치 지원 LCD

출력 파형

사인파, 고조파 (2-50배 중첩 고조파), 중간고조파

일시 모드

고전압에서 저전압, 저전압에서 고전압으로 전압 단계

깜박임 모드

그룹 1~39에서 플리커 변수 불러올 경우 가능

고/저 전압 교차 모드

표준 곡선은 사용자의 필요에 따라 호출하거나 지정 가능

불균형 모드

3상 전압/위상 차이를 개별적으로 조정하거나 직접 3상 불균형 설정 가능

프로그래밍 모드

999,999 사이클의 200 단계

출력을 위한 전압/주파수/위상 각도 자유롭게 프로그래밍

시동 증가 시간

0.0 ~99.9 s

온라인 조정 기능

정상 모드에서 출력 전압/주파수, 파장 스위칭 온라인 조정 가능

메모리 기능

전원 차단 메모리 기능, 마지막 출력 모드 및 매개변수 저장

통신

RS485 (기본), 이더넷 (기본), 동기화 신호 (기본), RS232 (옵션), GPIB (옵션)

환경

온도, 습도

0 ~40 ℃, 20 ~90 %RH

치수 (가로 *높이 *깊이) mm

1,200 *1,900 *1,000

(베이스 높이 100 포함)

1,500 *1,900 *1,000

(베이스 높이 100 포함)

2,000 *1,900 *1,400

(베이스 높이 100 포함)
