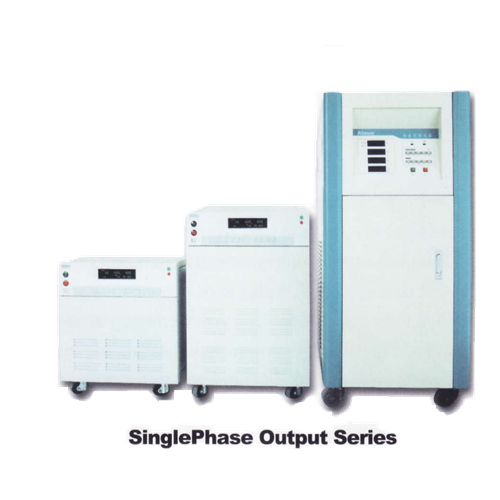

주파수 변환 전원 공급 장치

◇ 제품 개요

■ 고주파 펄스 폭 변조(PWM)와 IGBT를 사용하여 안정적인 사인파 전압을 생성

■ 특허 받은 충격 방지 기술 적용, 저항성, 용량성, 유도성 부하에 적합

■ 자동 일정 전류 기술, 5초 이상 유지되어도 손상되지 않으며 단락 상황에서 보호 기능 제공

■ 전압과 주파수는 온라인으로 조정 가능, PC 통신을 통한 원격 제어

■ 과전류, 과전력, 과열 및 비정상적인 상황에 대한 보호 기능

■ 여섯 개의 단축 그룹, 전압, 주파수 및 전압의 상향(하향) 변화 값을 메모리 기능 제공

■ 명확한 VFD/LED 디스플레이, 고밀도 적층 구조, 작은 크기

■ 2OkW 이상에 대해 라인 전압 보상 기능 제공.

AN97(F) Series		AN97000H(F)	AN97001H(F)	AN97002H(F)	AN97003H(F)	AN97005H(F)	AN97008H(F)	AN97010H(F)	AN97010TSH(F)
입력 모드		단상 3선 입력							3상 4선 입력
화면		VFD 화면
효과성		＞ 70 %			＞ 80 %
출력 용량		500 VA	1 kVA	2 kVA	3 kVA	5 kVA	8 kVA	10 kVA
출력 전류	110 V	4.6 A	9.2 A	18.2 A	27.4 A	45.6 A	72.8 A	92.0 A
	220 V	2.3 A	4.6 A	9.1 A	13.7 A	22.8 A	36.4 A	46.0 A
치수 (가로 높이 깊이) mm		480 200 500		483 580 370		483 780 370		483 900 570

AN97(F) Series		AN97015TS(F)	AN97020TS(F)	AN97030TS(F)	AN97045TS(F)	AN97060TS(F)	AN97100TS(F)	AN97150TS(F)
입력 모드		3상 4선 입력
화면		LED 화면
효과성		＞ 85 %
와이어 전압 보정		없음	보정 범위 1 ~999 mΩ
출력 용량		15 kVA	20 kVA	30 kVA	45 kVA	60 kVA	100 kVA	150 kVA
출력 전류	110 V	136.4 A	182 A	273 A	410 A	546 A	908 A	1,360 A
	220 V	68.2 A	91 A	136.5 A	205 A	273 A	454 A	680 A
치수 (가로 높이 깊이) mm		600 1,100 900		600 1,300 900		750 1,400 1,100	900 1,600 1,295
병렬 기술을 이용하여, 더 큰 전력 용량의 전원 공급 장치로 맞춤화 가능.
