[ 특징 ]

두 가지 동작 모드: 오실로스코프 모드 및 레코더 모드

1) 스코프 모드

이 모드는 고속 신호나 반복적인 파형을 캡처하는 데 적합합니다. 오실로스코프처럼 트리거 이벤트를 기준으로 파형을 기록하며, 설정된 타임베이스(T/Div)와 샘플링 포인트를 사용합니다. 수직 축은 스케일 단위(V/Div)로 표시됩니다.

2) 메모리 레코더 모드

이 모드는 장시간 파형 기록에 적합하며, 데이터 로거 또는 레코더와 유사한 방식으로 동작합니다.

사전에 설정한 조건에 따른 원샷 측정 또는 샘플링 간격과 기록 시간을 지정한 연속 로깅을 지원합니다.

측정 범위는 상한값과 하한값을 기준으로 전체 스케일에 대해 표시됩니다.

자동 설정 기능으로 손쉬운 구성

신호의 진폭이나 주기가 불확실할 경우, ‘Auto Setup(자동 설정)’ 버튼을 누르면 수직 및 수평 스케일이 자동으로 조정됩니다.

입력이 없는 채널은 자동으로 꺼져 불필요한 표시를 줄여줍니다.

트리거 발생 시 동작 및 GO/NO-GO 판정 기능

Trigger 조건이 충족되면, 사전 정의된 작업—예: 데이터 파일 저장, 부저 알림, 이메일 전송—이 자동으로 수행됩니다.

또한 파형의 형태나 진폭 등의 파라미터를 기준으로 합격/불합격(GO/NO-GO) 판정을 수행하고,

그 결과에 따라 지정된 동작을 실행할 수 있습니다.

8 G포인트 대용량 메모리 (/M2 옵션)

최대 8 G포인트 메모리를 지원하며, 200 MS/s의 속도에서도 최대 20초간 연속 캡처가 가능하여 신호 변화가 놓치지 않고 기록됩니다.

SSD 기록 기능 (/ST1 또는 /ST2 옵션)

512 GB 내장 SSD를 통해 최대 2 MS/s의 속도로 장시간 기록이 가능합니다.

듀얼 캡처로 얻은 파형도 기록할 수 있어,

차량 내구성 시험이나 드물게 발생하는 돌발 이벤트를 포착하는 데 유용합니다.

Flash 고속 수집 기능 (/ST2 옵션)

최대 20 MS/s의 속도로 장시간 기록이 가능하며, 이는 이전 모델 대비 100배 빠른 속도입니다.

PC를 사용할 수 없는 차량 탑재 환경이나 현장 테스트에서도 데이터 수집이 가능합니다.

Flash 메모리는 비휘발성이므로, 전원을 꺼도 수집된 데이터가 장비에 그대로 저장됩니다.

수집된 데이터는 나중에 PC로 전송하여 확인할 수 있습니다.

채널별 개별 샘플레이트 설정 기능

샘플레이트를 채널별로 개별 설정할 수 있어, 고속 및 저속 샘플링 모듈이 혼합된 경우에도

저속 채널의 샘플레이트를 낮춰 데이터량을 줄일 수 있습니다.

이로 인해 메모리 사용량이 감소하고 데이터 전송 속도가 향상됩니다.

사용 가능한 데이터 저장 매체

• 내장 SSD 512 GB

• SD 메모리 카드 (SD/SDHC/SDXC)

• USB 저장 장치 최대 8 TB

• 네트워크 드라이브

정확한 시간 동기화 기능 (/C35, /C40 옵션)

IEEE1588 신호를 이용한 시간 동기화가 가능합니다.

/C40 옵션을 선택하면 DL950에서 IEEE1588 마스터 신호를 출력할 수 있습니다.

또한, IRIG 및 GPS를 이용한 시간 동기화도 지원합니다 (/C35 옵션).

이상 파형을 손쉽게 포착

반복적인 파형 측정 중 발생하는 이상 현상은 종종 발생 후에야 발견됩니다.

DL950은 최대 5,000개의 히스토리 파형을 획득 메모리에 저장할 수 있어,

이후에도 지난 이벤트를 검토하고 분석할 수 있습니다.

저장된 히스토리 파형을 빠르게 검색하여 특정 조건에 맞는 파형만 표시할 수 있습니다.

진폭, 주파수, 또는 파형이 정의된 영역에 진입하거나 회피하는지 여부와 같은 조건을 이용해 관심 있는 이벤트를 선별할 수 있습니다.

PC로 실시간 데이터 전송 (/C60 옵션)

10 Gbps 이더넷을 사용하여 최대 20 MS/s의 데이터를 PC에 실시간으로 저장할 수 있습니다.

데이터 전송을 위해 SFP+ 모듈, 광섬유 케이블, 그리고 PC 소프트웨어 IS8000이 사용됩니다.

동기화 동작을 통한 채널 확장 (/C50 옵션)

다중 장치 동기화 시 최대 4개의 서브 유닛을 연결할 수 있습니다.

서로 간의 동기화된 시작/정지 제어와 시간 정렬 기능과 함께,

메인 유닛에서는 한 번에 하나의 서브 유닛 화면을 원격으로 표시하고 조작할 수 있습니다.

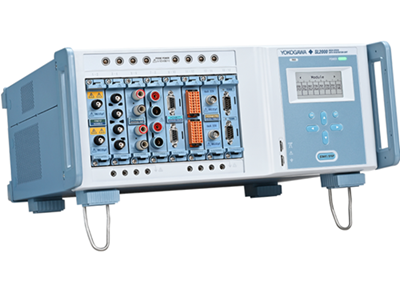

DL950과 SL2000 유닛 간에도 어떤 조합으로든 동기화가 지원됩니다.

이 기능은 IS8000, 내장 웹 서버, 비디오 신호 출력과도 호환됩니다.

추가 기능

• 최대 8개 전류 프로브 전원 공급 장치 지원 (/P4 또는 /P8 옵션)

• USB 마우스, 키보드 및 외부 프린터 연결 지원
